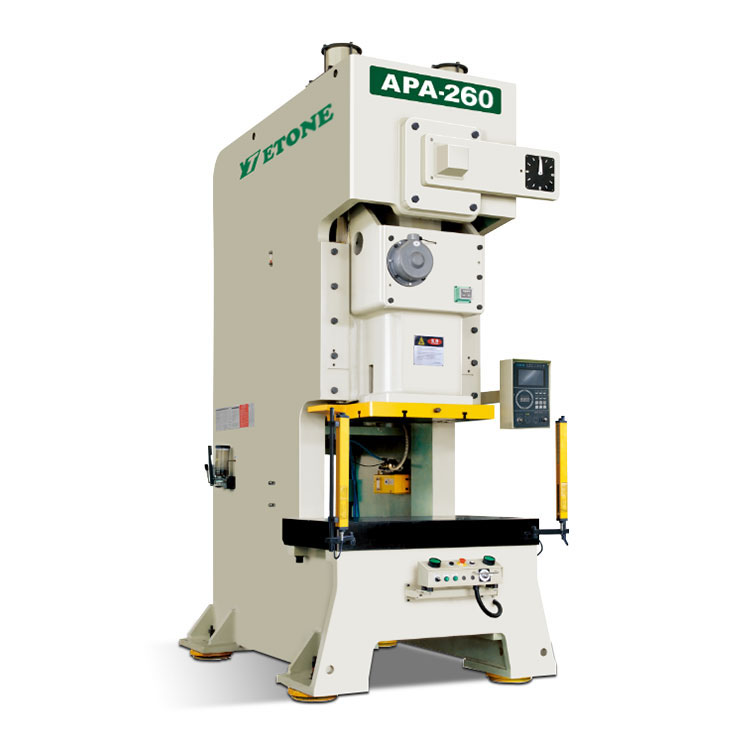

Силовой пресс типа C
- Превосходная жесткость конструкции рамы для обеспечения минимального прогиба рамы.
- Длинные и точные шеститочечные клинья коробчатого типа повышают сопротивление нагрузке при смещении от центра и продлевают срок службы матрицы.
- Пневматическая фрикционная муфта и тормоз сухого типа, низкий уровень шума, длительный срок службы для обеспечения надежной безопасности и гибкого действия.
- Гидравлическая защита от перегрузки входит в стандартную комплектацию и обеспечивает мгновенную аварийную остановку, чтобы обеспечить максимальную защиту пресса и штампа.
2.Стандартные аксессуары
Масляно-гидравлическое устройство защиты от перегрузки
Ручное устройство регулировки ползуна (от 15 до 60 тонн)
Электрическое устройство регулировки ползуна (от 60 до 315 тонн)
Механический индикатор высоты штампа (от 15 до 60 тонн)
Электрический индикатор высоты пресс-формы (от 60 до 315 тонн)
Ползунок и балансировочное устройство штампа
Разъем источника воздуха
Вторичное устройство защиты от падения
Устройство подачи воздуха
Инструмент для обслуживания и ящик для инструментов
Руководство пользователя
Преобразователь частоты
Розетка
Противоударная опора
7-дюймовый сенсорный экран, электронная камера
Угловой дисплей
Функция предварительного разреза и предварительного разрыва
3. Параметры продукта
Имя |
|
АПА-80 |
АПА-110 |
АПА-160 |
||
Модель |
|
V тип |
Н тип |
V типI H тип |
V тип Н тип |
|
Тоннаж |
тонна |
80 |
110 |
160 |
||
Номинальный тоннаж |
мм |
4 |
2 |
6 3 |
6 13 |
|
Переменная скорость |
с.п.м. |
35-80 |
80-120 |
30-60 60-90 |
20-50 40-70 |
|
|
Стабильная скорость |
с.п.м. |
65 |
50 |
35 |
|
Инсульт |
мм |
150 |
70 |
180 80 |
200 90 |
|
Максимальная высота штампа |
мм |
340 |
380 |
360 410 |
400 450 |
|
Регулировка слайдера |
мм |
80 |
80 |
100 |
||
Размер слайда |
мм |
560 х 420 х 70 |
650 x 470 x 80 |
700 x 550 x 90 |
||
Размер валика |
мм |
1000 x 550 x 90 |
1150x600x110 |
1250x760x140 |
||
Отверстие ручки штампа |
мм |
50 |
50 |
50 |
||
Главный мотор |
кВт |
7.5 |
11 |
15 |
||
Устройство регулировки слайдера |
HP |
|
||||
Приложенное давление воздуха |
кг/см2 |
6 |
6 |
6 |
||
Пресс точность |
|
ГБ (JIS) 1 класс |
ГБ (JIS) 1 класс |
ГБ (JIS) 1 класс |
||
Размер (ДхШхВ) |
мм |
1800x1180x280 0 |
1 900x 13 0 0 х 3200 |
2300x 140x 3650 |
||
Емкость подушки штампа |
тонна |
3,6 |
6.3 |
10 |
||
Ход подушки штампа |
мм |
70 |
80 |
80 |
||
Эффективная площадь подушки штампа |
мм2 |
450x310 |
500x350 |
650x420 |
