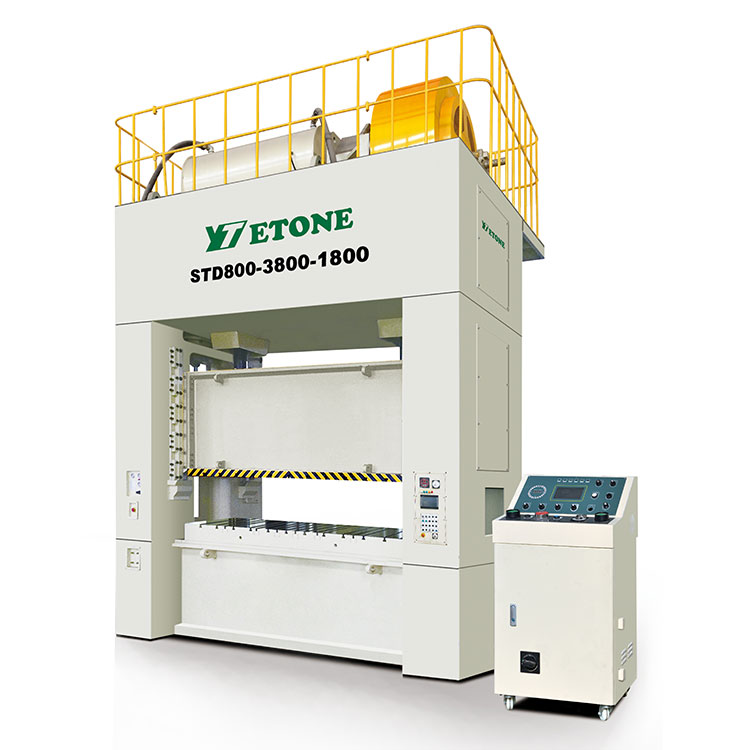

Силовой пресс с двойным кривошипом
1. Введение в двухкривошипный силовой пресс:
Вместимость серии STD составляет 250 тонн, 300 тонн, 400 тонн и 500 тонн. Это кривошипно-шатунный станок, пресс с H-образной рамой, двухкривошипный силовой пресс с прямой стороной, высокоточный штамповочный станок.
2. Особенности силового пресса с двойным кривошипом:
◉ Простота в эксплуатации, гуманизированный дизайн системы управления.
◉ Непрерывный и толчковый режимы движения, удовлетворяющие различным эксплуатационным требованиям.
◉ Больстер большого размера и область слайдера с разумным размещением Т-образного паза адаптируются к различным установкам инструмента.
◉ Импортный ПЛК в сочетании с импортным кулачковым переключателем обеспечивает мощную и программируемую в любое время функцию, оставляя достаточно места для расширения.
◉ Простая регулировка высоты штампа. Простое и быстрое электрическое или ручное устройство регулировки, точность считывания до 0,1 мм.
◉ Цифровой индикатор высоты штампа отображает высоту штампа в любое время.
◉ Электронный дисплей угла поворота коленчатого вала показывает положение хода в любое время, очевидное для наблюдения за его положением.
◉ Конфигурация частотного двигателя позволяет изменять скорость хода в любое время, чтобы адаптироваться к различным требованиям процесса штамповки.
◉ Централизованное смазочное устройство обеспечивает своевременную смазку всех движущихся частей, что снижает износ машины и продлевает срок ее службы.
◉ Учебная функция движения ползунка может сделать все онлайн-прессы плавными.
◉ Устройство продувки воздухом автоматически сдувает отходы заготовки, обеспечивая безопасность пресс-формы, а также повышая эффективность производства.
◉ Функция обнаружения пропуска подачи напомнит о ненормальной ситуации и быстро остановит пресс, чтобы защитить пресс-форму и сократить количество отходов.
◉ Электромагнитный счетчик ходов и предустановленный счетчик делают управление производством более удобным.
◉ При недостаточной мощности двигателя или низкой скорости вращения ползунок автоматически останавливается.
◉ Устройство пневматического выталкивания нижнего инструмента и механическое устройство выбивания верхнего инструмента позволяют легко реализовать выброс детали.
◉ При износе сцепления срабатывает автоматическая сигнализация для остановки пресса.
◉ Чрезвычайно высокая близость к окружающему автоматическому оборудованию позволяет работать без участия человека, что значительно повышает эффективность работы.
3. Параметры пресса с двойным кривошипом
|
|
СТД-400 |
СТД-500 |
СТД-600 |
СТД-800 |
||||||||
Модель |
|
Sтип |
Hтип |
Sтип |
Hтип |
Sтип |
|
Hтип |
Sтип |
|
Hтип |
||
Тоннаж |
тонна |
400 |
500 |
600 |
800 |
||||||||
Номинальный тоннаж |
мм |
13 |
7 |
13 |
7 |
13 |
9 |
13 |
9 |
||||
Длина хода |
мм |
400 |
300 |
400 |
300 |
400 |
300 |
400 |
250 |
||||
Количество ударов |
спм |
15-30 |
30---60 |
15-30 |
30-60 |
15--30 |
25--50 |
15-30 |
25--50 |
||||
Максимальная высота матрицы |
спм |
600 |
650 |
650 |
700 |
650 |
700 |
700 |
700 |
||||
Ползунок регулировки громкости |
мм |
150 |
200 |
200 |
200 |
||||||||
Размер верхнего стола |
мм |
2800x1300 |
3100x1400 |
3600x1400 |
3600x1600 |
||||||||
Размер нижнего стола |
мм |
2800x1400 |
3100x1500 |
3600x1500 |
3800x1800 |
||||||||
Боковое открытие |
мм |
850x600 |
950x650 |
1000x700 |
1000x800 |
||||||||
Емкость подушки штампа |
мм |
60 |
70 |
|
80 |
|
|
80 |
|
