Продукты

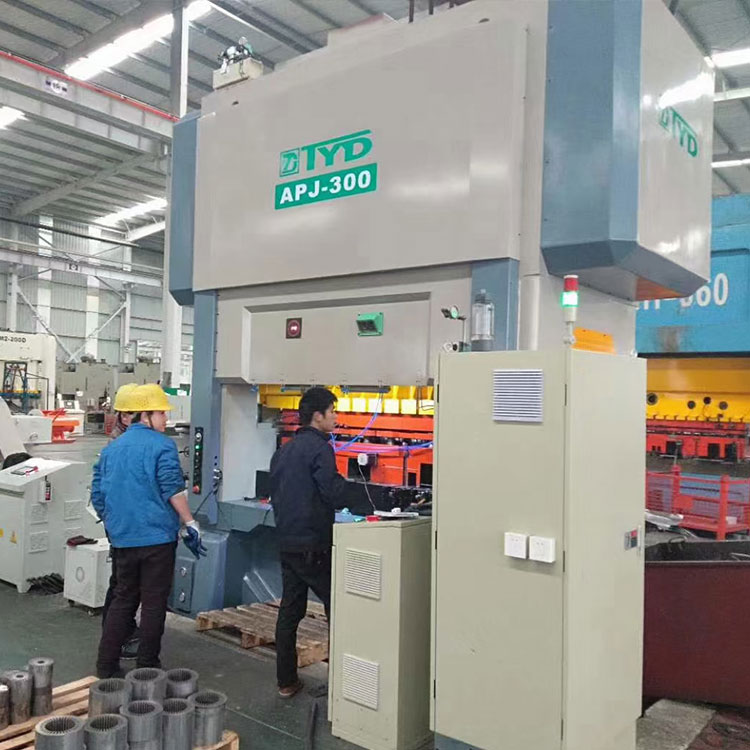

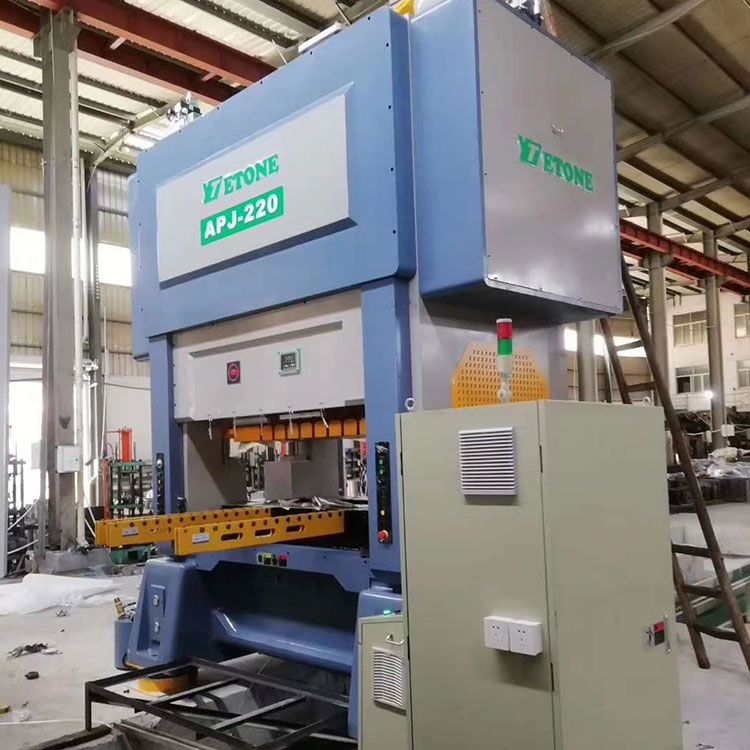

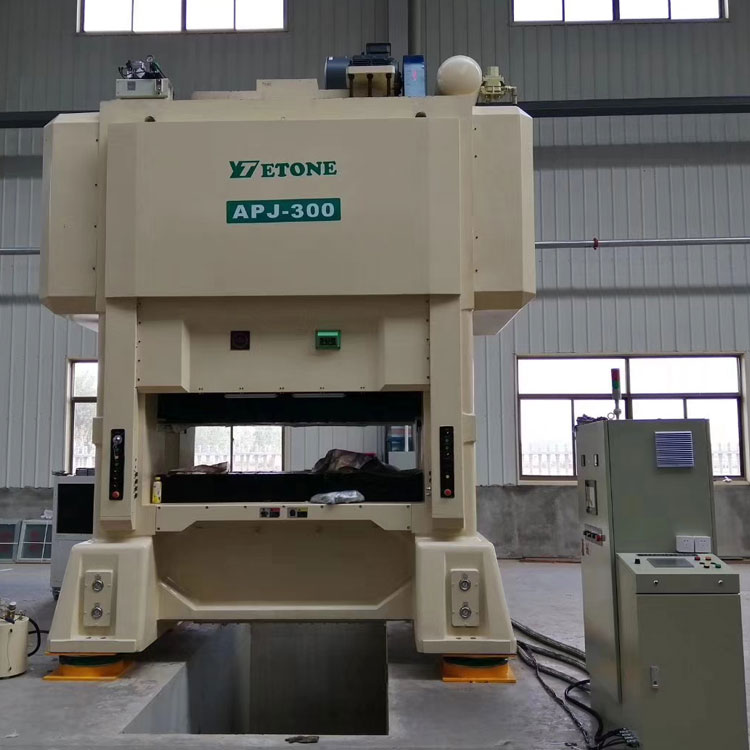

Полная линия штамповки ламинирования
Вместимость: 220 тонн, 300 тонн, 350 тонн, 400 тонн, 450 тоннШестеренчатое устройство подачи / устройство подачи с ЧПУ, тип выпрямителя, двухголовочный гидравлический разматывательПолная линия для ламинирования, включая высокоскоростной пресс для ламинирования, зубчатый питатель, выпрямитель и разматыватель. Он предназначен для многослойных роторов и статоров различных типов двигателей. Это высокая скорость, высокая точность. Изменение типа зубчатого колеса, подача кулачкового делительного ролика предусмотрена для широкого диапазона шага подачи.
Отправить запрос
Описание продукта
Полная линия штамповки ламинирования
1. Знакомство с продуктом
◉ Использование компонентов комплектной линии штамповки с ламинированием, таких как подшипники FAG Germany, NSK Japan или NTN Japan в Японии, их высокая точность и длительный срок службы обеспечивают долгосрочную стабильность и работоспособность опорных элементов.
◉ В настоящее время все больше и больше заводов используют комплектные линии штамповки с ламинированием. Зажимной питатель является неотъемлемой частью машины для ламинирования и штамповки. На рынке существует множество видов кормушек и множество стилей. Все знают, что означает слово «фидер», но мало кто использует его правильно.
◉ В настоящее время на рынке существует множество типов и спецификаций зажимных фидеров. Первый выбор - знать ключевые моменты установки клипсовой подачи. Направление установки зажимного устройства должно быть слева направо. Положение установки и конец вала автоматической подачи должны быть слева. Не теряйте его.
◉ Hot Tags: машина для ламинирования, полная линия, производитель хорошего бренда, хорошая фабрика,

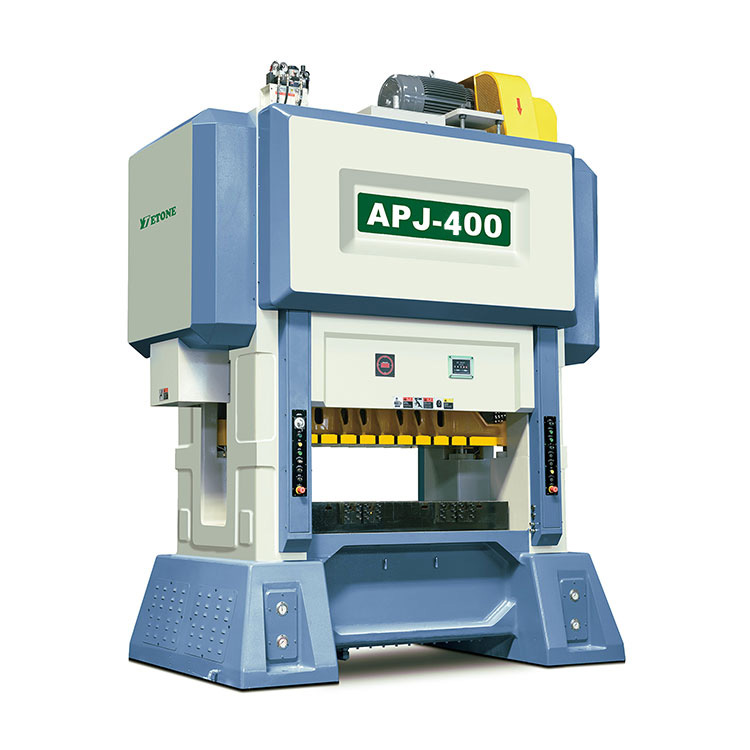

2. Ламинирование штамповочной машины полной линии продукта Parameter：
|
|
|
АПЖ-220 |
АПЖ-300 |
АПЖ-350 |
АПЖ-400 |
АПЖ-450 |
|
Тоннаж |
тонна |
220 |
300 |
350 |
400 |
450 |
|
Путешествовать |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
|
Количество ударов в минуту |
с.п.м. |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Размер нижнего стола |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Глухое отверстие |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Область скользящего блока |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Ход регулировки высоты штампа |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Мотор регулировки высоты штампа |
кВт |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Высота линии подачи |
мм |
200р50 |
210х50 |
210 фунтов стерлингов 50 |
220х50 |
270х50 |
|
Главный мотор |
кВт |
45 |
55 |
55 |
75 |
75 |
3. Периферийное оборудование
|
|
|
|
|
Разматыватель с двойной головкой |
Выпрямитель |
Механизм подачи |
|
|
|
|
P=длина подачи |
|
Д=70 (диаметр ведущего колеса) N1=количество зубьев первой шестерни |
|
|
N2=количество зубьев второй шестерни |
|
|
N3=количество зубьев третьей шестерни |
|
|
N4=количество зубьев четвертой шестерни |
|
Ширина материала |
мм |
Макс.150 |
Макс.200 |
Макс.300 |
Макс.400 |
|
Внешний диаметр материала |
мм |
Макс.1200 |
Макс 1200 |
Макс 1200 |
Макс. 1200 |
|
Внутренний диаметр материала |
мм |
450-520 |
450-520 |
450-520 |
450-520 |
|
Скорость материала |
М/мин |
1-60 |
1- 60 |
1-60 |
1-60 |
|
Вес материала |
|
500 кгX 2 |
1QQQkgX 2 |
2000 кгX 2 |
3000 кгX 2 |
|
Выравнивающий ролик「 |
шт |
11 |
11 |
11 |
11 |
|
Двигатель |
|
1,5 кВт |
2 2кВт |
22кВт |
30квт |
4. Разматыватель с двойной головкой
|
Описание производительности |
Изображение продукта |
|
◉ Модель состоит из трех частей: корпуса шпиндельной коробки, шпиндельной коробки и держателя, из которыхКоробка шпинделя является цельной и имеет большое расстояние между осями. ◉ Он имеет такие функции, как небольшой объем, небольшая занимаемая площадь, удобная загрузка и гибкость. использоватьДвойнойподвесная конструкция применяется для обработки рулонов материала и позволяет многократно кормление, значительно экономявремя перезарядки, улучшение производственных мощностей и снижение себестоимость производства. ◉ без питанияприменяется структура, позволяющая использовать не только при обычном выпрямлении машины, но и оптимальныепроизводительность с помощью высокоскоростной правильной машины. |
|
|
|
|
ТМТ-200 |
ТМТ-300 |
ТМТ-400 |
ТМТ-500 |
ТМТ-600 |
|
Максимальная ширина |
мм |
200 |
300 |
400 |
500 |
600 |
|
Толщина материала |
мм |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
|
Вес материала |
мм |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
Внутренний диаметр ролика |
мм |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
Максимальный внешний диаметр ролика |
мм |
1200 |
1200 |
1200 |
1200 |
1200 |
5. Выпрямитель S-типа
|
Описание производительности |
Изображение продукта |
|
◉ Выпрямитель S-типа или U-типа с процессом «электрический сигнал ---> ПК ---> инвертор ---> изменение скорости",включение полной синхронизации с прессом с ускорением примерно до 60 м/мин. ◉ Модель оснащена рамой из материала с двойной головкой, которую легко действовать и может бытьполностью синхронизирован с высокоскоростным прессом. Использование снаряжения фидер предлагает лучшую производительность. |
|
|
|
|
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
SLQ-400SLQ-500SLQ-600 |
SLQ-200SLQ-300 |
|
Максимальная ширина |
мм |
200300 |
400500600 |
200300 |
400500600 |
200300 |
|
Материал болезнь |
мм |
0.3-1,6 |
||||
|
Внутренний диаметр ролика |
мм |
1200 |
||||
|
Скорость выравнивания |
м/мин |
60 |
||||
|
Мотор |
HP |
22 |
3575 |
22 |
3575 |
22 |
|
Напряжение Woång |
|
Трехфазный переменный ток 220 В или трехфазный переменный ток 380 В |
||||
