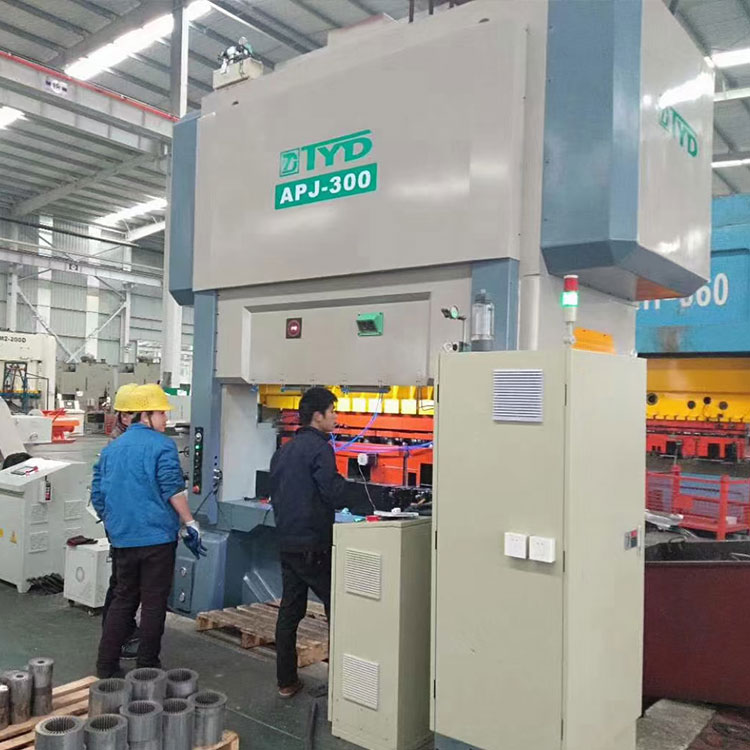

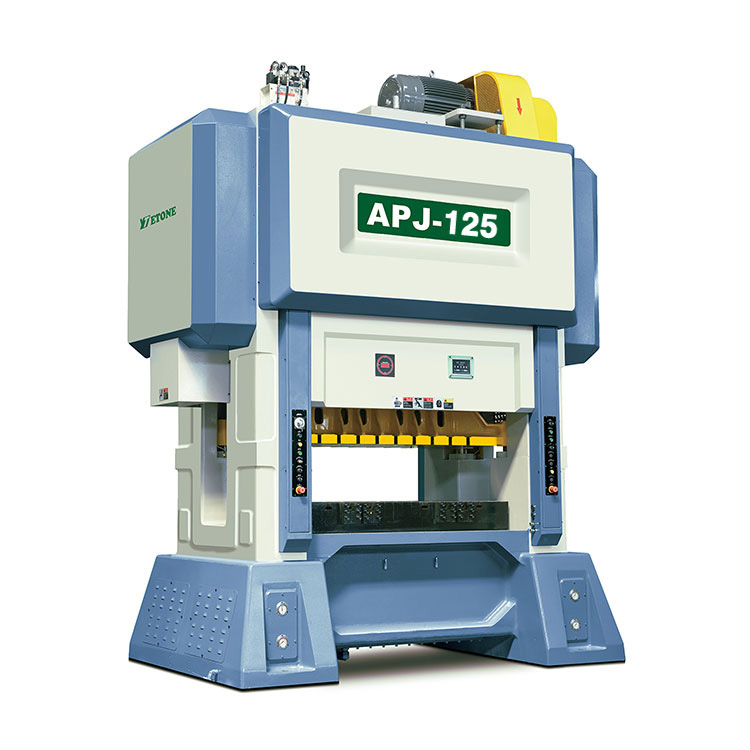

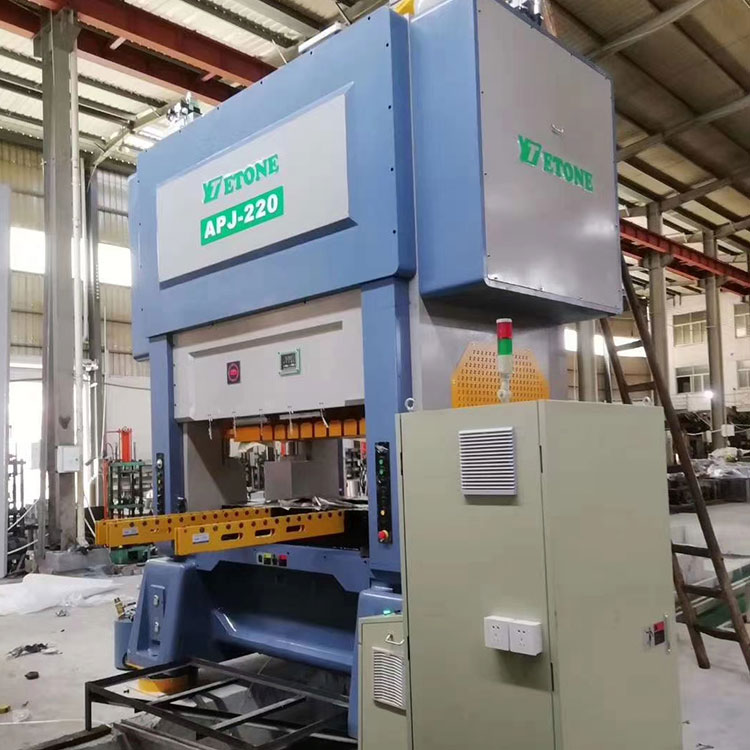

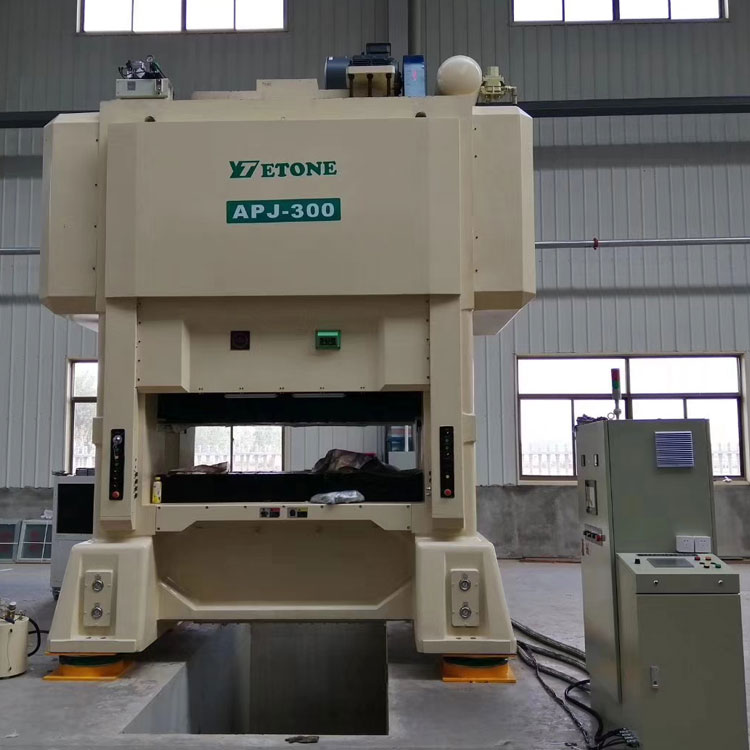

Высокоскоростной силовой пресс
Серия APJ представляет собой высокоскоростные двухкривошипные прессы, предназначенные для ламинированных роторов и статоров электродвигателей. Он поддерживает стабильную и эффективную функцию штамповки статора и ротора большого размера, ламинирования для двигателя генератора и промышленного двигателя. Он специально предназначен для производства двигателей бытовой техники, двигателей электроинструментов, двигателей вентиляторов, автомобильных двигателей, двигателей насосов, бесщеточных двигателей постоянного тока, двигателей постоянного тока и т. д.
2. Особенности высокоскоростного штамповочного пресса
1. Высокая жесткость
Высокая жесткость, высокоточная рама, сваренная стальным листом, и после термической обработки устраняют внутреннее напряжение станины.
2. Баланс центра тяжести
Центр передачи и центр всей машины, как правило, совпадают, чтобы обеспечить точность и стабильность штамповки.
3. Стабильность и безопасность работы
Устройства сцепления/тормоза представляют собой высокочувствительные высокоскоростные прецизионные прессы для ламинирования в сочетании с лучшими в мире двойными электромагнитными клапанами и устройствами защиты от перегрузок, что обеспечивает точность и безопасность работы и остановки ползуна пуансона.
Регулировочный механизм ползунка имеет высокую точность, а процесс регулировки безопаснее и быстрее.
4. Высокая точность
Коленчатый вал, шестерня, вал-шестерня и другие трущиеся детали перед шлифованием закаляются и термообрабатываются. Они обладают высокой износостойкостью и сбалансированностью, стабильной работой и обеспечивают качество и срок службы пуансона.
5. Автоматизация высокоскоростного пресса для ламинирования
Его можно сочетать с любым автоматическим механизмом подачи для автоматизации производства, снижения затрат и повышения эффективности.
|
|
АПЖ-220 |
АПЖ-300 |
АПЖ-350 |
АПЖ-400 |
АПЖ-450 |
Тоннаж |
тонна |
220 |
300 |
350 |
400 |
450 |
Путешествовать |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
Количество ударов в минуту |
с.п.м. |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Размер нижнего стола |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Глухое отверстие |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Область скользящего блока |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Ход регулировки высоты штампа |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Мотор регулировки высоты штампа |
кВт |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Высота линии подачи |
мм |
200р50 |
210х50 |
210 фунтов стерлингов 50 |
220х50 |
270х50 |
Главный мотор |
кВт |
45 |
55 |
55 |
75 |
75 |
3.Стандартные аксессуары для станков
1 Система смазки: нанесите масло под высоким давлением из центра коленчатого вала (Япония SHOWA)
2 Система управления ПЛК: подача сигналов резки
3 подшипника: NSK Япония
4 масляный распылитель: SMC Япония
5 Воздушный выключатель и контактор: Schnede France
6 Сальник: NOK Япония
7 Конструкция системы автобалансировки
8 Электронная система регулировки ползуна
9 Операционный стол T-Mobile
10 Гидравлическое запирающее устройство
11 Детектор окончания материала
12 Инвертор:
13 Клапан электромуфты
14 Структура сцепления: (OMPI Италия)
15 Реле: Омрон
16 Угол и скорость показа: TOYO
17 Пневматическое соединение: ARK Korea
18 Коленчатый вал: SNCM8, руководство по шлифовке: AKS Japan
19 Автоматическая термическая балансировка в положении поршня/ползунка с микротолчковым перемещением
20 Детектор пропуска подачи
21 Ящик для инструментов с доставкой машины 1
4.Стандартные аксессуары:
1 высокоскоростной механизм подачи (выбор ширины: 150/200/300/400)
2 двойных головки разматывателя
3 Выпрямитель с S-образной петлей (выбор ширины: 200/300/400)
4 Автоматическое масляное устройство, чтобы умереть
5 Система защиты Auto Power Die:
6 Система штампов: 2 шт.
7 Антивибрационная система
8 Контроллер желоба:
9 Система установки электромагнитного клапана Die: 10 шт.
5. Дополнительные аксессуары
1. Детектор мертвого дна
2. Быстрозажимное устройство штампа
3. Защитная дверь
4. Другие
