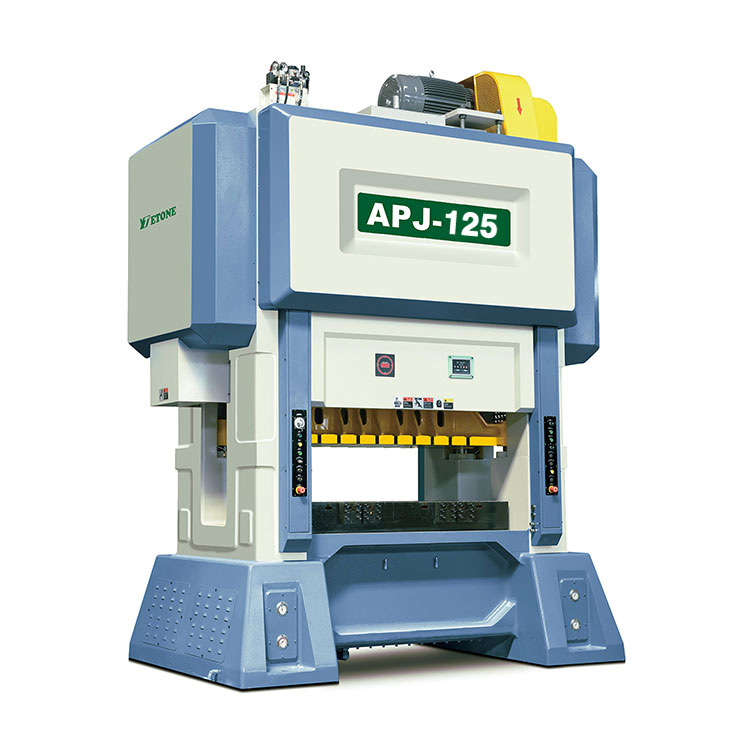

Высокоскоростной пресс для ламинирования сердечника двигателя
1. Описание продукта
Подходит для штамповки самоклеющихся железных сердечников высокоэнергетических промышленных двигателей, двигателей транспортных средств на новых источниках энергии и компрессорных двигателей. Они могут потребовать идеальной формовки. Кроме того, для повышения производительности можно добавить автоматизированную производственную линию.
2.Применение:
Штамповка самоклеющегося железного сердечника высокоэнергетического промышленного двигателя, двигателя транспортного средства на новой энергии и двигателя компрессора.
3. Особенности высокоскоростного штамповочного пресса
1. Высокая жесткость
Высокая жесткость, высокоточная рама, сваренная из стальной пластины, после термообработки устраняет внутреннее напряжение станины.
2. Стабильность и безопасность работы.
Устройства сцепления/тормоза представляют собой высокочувствительный высокоскоростной прецизионный пресс для ламинирования в сочетании с международными верхними двойными электромагнитными клапанами и устройствами защиты от перегрузки, обеспечивающими точность и безопасность работы и остановки ползуна пуансона.Регулировочный механизм ползунка имеет высокую точность, а процесс регулировки становится более безопасным и быстрым.
3. Высокая точность
Коленчатый вал, шестерня, вал шестерни и другие трущиеся детали перед шлифовкой закалены и подвергнуты термообработке. Они обладают высокой износостойкостью и балансировкой, стабильной работой и обеспечивают качество и срок службы пуансона.
4. Высокоскоростной прецизионный пресс для ламинирования, автоматизация обработки.
Его можно использовать с любым автоматическим механизмом подачи для автоматизации производства, снижения затрат и повышения эффективности.
4. Спецификация:
|
|
АПЖ-220 |
АПЖ-300 |
АПЖ-350 |
АПЖ-400 |
АПЖ-450 |
Тоннаж |
тонна |
220 |
300 |
350 |
400 |
450 |
Путешествовать |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
Число ударов в минуту |
в минуту |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
Размер нижнего стола |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
Заглушка отверстия |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
Раздвижная блоковая площадка |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
Ход регулировки высоты матрицы |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
Двигатель регулировки высоты штампа |
кВт |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
Высота линии подачи |
мм |
200 Сб 50 |
210 Сб 50 |
210 мастер 50 |
220 Сб 50 |
270 Сб 50 |
Главный мотор |
кВт |
45 |
55 |
55 |
75 |
75 |
5. Стандартные аксессуары для машины
1Система смазки: подайте масло под высоким давлением из центра коленчатого вала (Япония SHOWA)
Система управления 2PLC: обеспечивает сигналы резки
3Подшипник: NSK Япония
4 Распылитель масла: SMC Japan
5Воздушный выключатель и контактор: Schnede France
6Сальник: NOK Япония
7. Конструкция системы автоматической балансировки
8Электронная система регулировки слайдов
9Т-Передвижной операционный стол
10 Гидравлическое устройство блокировки салазок
11Детектор окончания материала
12Инвертор:
13Электрический клапан сцепления
14Структура сцепления: (OMPI Италия)
15Реле: Омрон
16Показ угла и скорости: TOYO
17Соединение давления воздуха: ARK Korea
18Коленвал: SNCM8, Руководство по шлифовке: AKS Japan
19Автоматическая термическая балансировка в положении ползуна/микро-толчкового перемещения
20Детектор пропуска подачи
21Ящик для инструментов с доставкой станка1
6. Стандартные аксессуары:
1Высокоскоростной механизм подачи (выбор ширины: 150/200/300/400)
2. Разматыватель с двойной головкой
3Выпрямитель с S-петлей (выбор ширины: 200/300/400)
4. Автоматическое масляное устройство для смерти
5Автоматическая система жизнеобеспечения:
Система 6Die Arm: 2 шт.
7Антивибрационная система
8Контроллер желоба:
9. Система установки электромагнитного клапана Die: 10 шт.
