Моторный пресс для ламинирования
Пробивной пресс для ламинирования двигателей предназначен для ламинирования роторов и статоров различных типов двигателей. Это высокая скорость, высокая точность. Тип зубчатой передачи, кулачковая делительная роликовая подача предусмотрена для широкого диапазона шага подачи. Наши высокоскоростные прессы, высокоскоростные прессы для ламинирования, прямолинейные высокоскоростные двухкривошипные прессы от 25 до 500 тонн, используемые в производстве многослойных роторов и статоров электродвигателей. Он поддерживает стабильную и эффективную функцию штамповки статора и ротора большого размера, ламинирования для двигателя генератора и промышленного двигателя в области крупнотоннажного пресса в течение многих лет.
Отправить запрос
Описание продукта

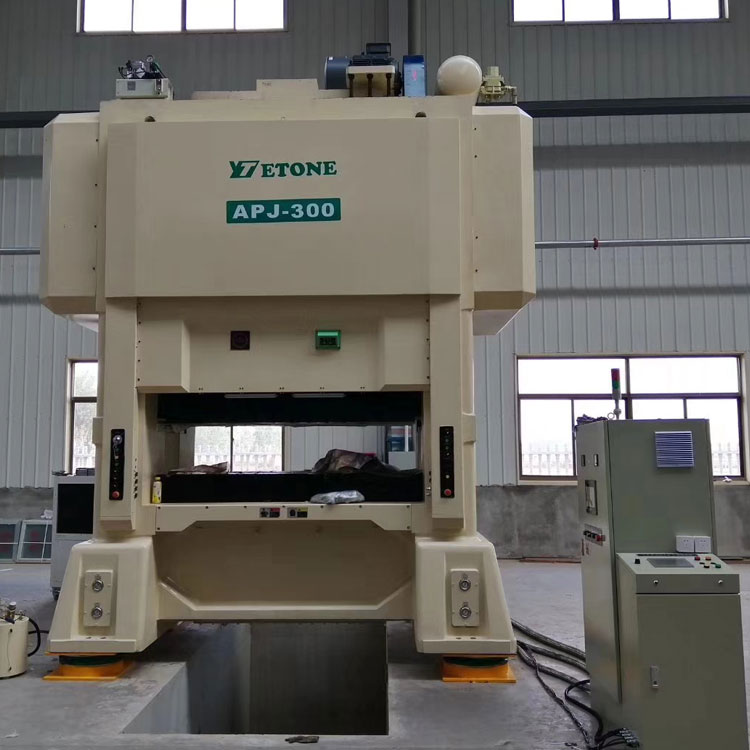

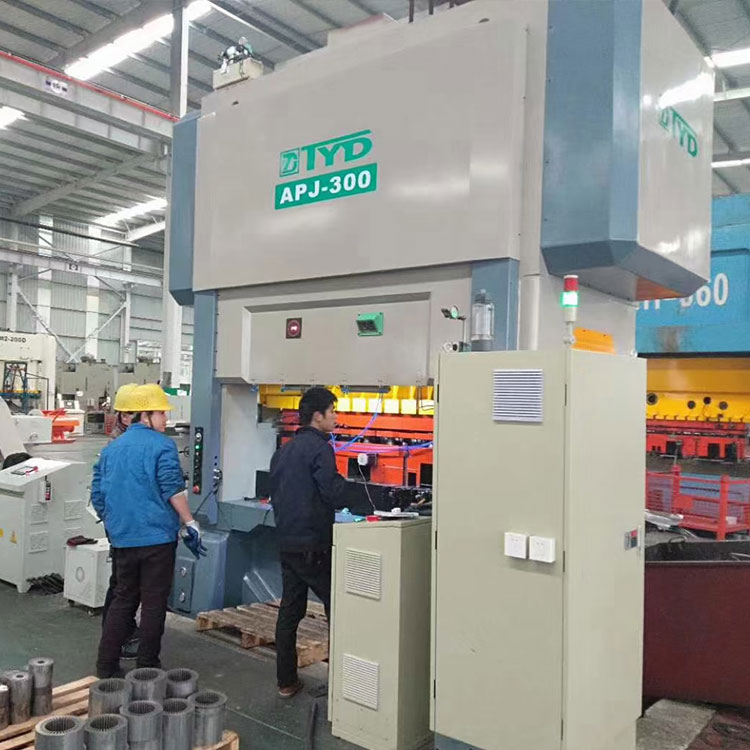

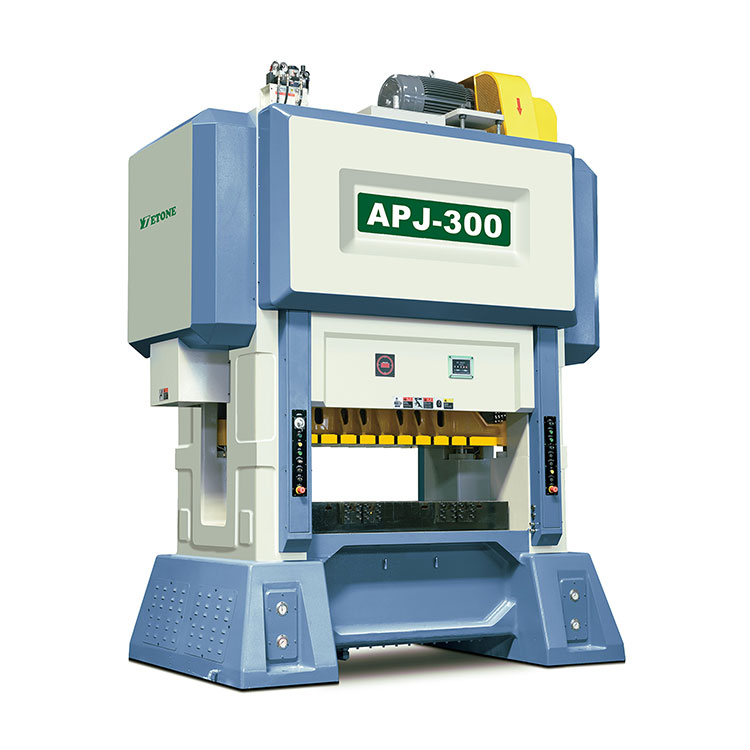

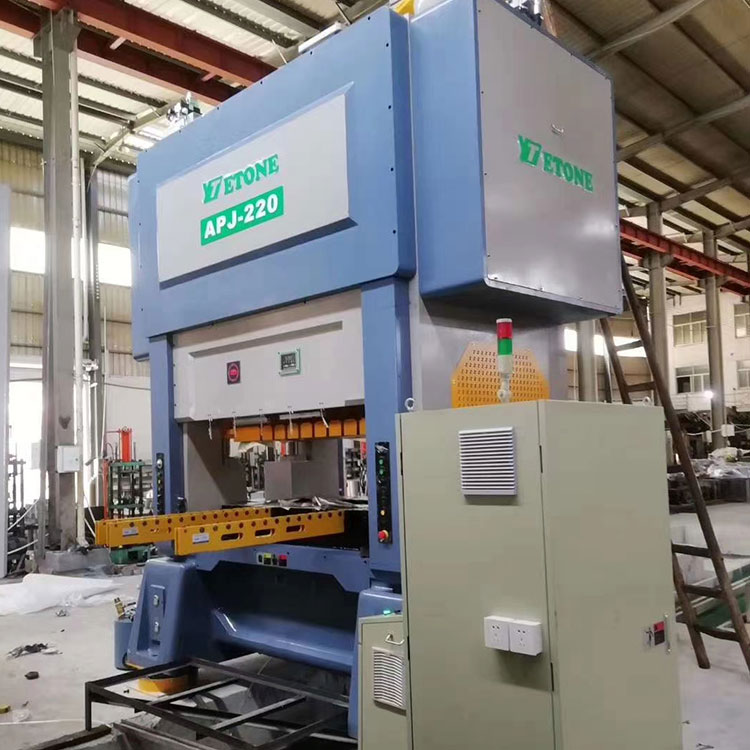

Моторный штамповочный пресс для ламинирования
1. Введение продукта
Использование компонентов комплектной линии штамповки с ламинированием, таких как подшипники FAG Germany, NSK Japan или NTN Japan в Японии, их высокая точность и длительный срок службы обеспечивают долгосрочную стабильность и работоспособность опорных элементов.
В настоящее время все больше и больше заводов используют комплектные линии штамповки с ламинированием. Зажимной питатель является неотъемлемой частью машины для ламинирования и штамповки. На рынке существует множество видов кормушек и множество стилей. Все знают, что означает слово «фидер», но мало кто использует его правильно.
В настоящее время на рынке существует множество типов и спецификаций зажимных фидеров. Первый выбор - знать ключевые моменты установки клипсовой подачи. Направление установки зажимного устройства должно быть слева направо. Положение установки и конец вала автоматической подачи должны быть слева. Не теряйте его. Горячие теги: машина для ламинирования, полная линия, производитель хорошего бренда, хорошая фабрика,
|
|
|
АПЖ-220 |
АПЖ-300 |
АПЖ-350 |
АПЖ-400 |
АПЖ-450 |
|
Тоннаж |
тонна |
220 |
300 |
350 |
400 |
450 |
|
Путешествовать |
мм |
30 |
30 |
30 |
30-50 |
30-50 |
|
Количество ударов в минуту |
с.п.м. |
150-600 |
150-400 |
150-350 |
150-350 |
150-300 |
|
Размер нижнего стола |
мм |
1900x1000 |
2200x1000 |
2400x1000 |
2800x1200 |
3000x1200 |
|
Глухое отверстие |
мм |
1400x300 |
2000x300 |
2200x300 |
2200x400 |
2500x400 |
|
Область скользящего блока |
мм |
1900x750 |
2200x900 |
2400x900 |
2800x1100 |
3000x1100 |
|
Ход регулировки высоты штампа |
мм |
370-420 |
400-450 |
400-450 |
420-480 |
450-500 |
|
Мотор регулировки высоты штампа |
кВт |
1.5 |
2.2 |
2.2 |
3.7 |
3.7 |
|
Высота линии подачи |
мм |
200р50 |
210х50 |
210 фунтов стерлингов 50 |
220х50 |
270х50 |
|
Главный мотор |
кВт |
45 |
55 |
55 |
75 |
75 |
3. Периферийное оборудование
|
|
|
|
|
Разматыватель с двойной головкой |
Выпрямитель |
Механизм подачи |
|
|
||
|
|
P=длина подачи |
|
|
D=70 (диаметр ведущего колеса) |
||
|
N1=количество зубьев первой шестерни |
||
|
N2=количество зубьев второй шестерни |
||
|
N3=количество зубьев третьей шестерни |
||
|
N4=количество зубьев четвертой шестерни |
||
|
|
Ширина материала |
мм |
Макс. 150 |
Макс.200 |
Макс.300 |
Макс.400 |
|
|
Внешний диаметр материала |
мм |
Макс.1200 |
Макс 1200 |
Макс. 1200 |
Макс. 1200 |
|
|
Внутренний диаметр материала |
мм |
450-520 |
450-520 |
450-520 |
450-520 |
|
|
Скорость материала |
М/мин |
1-60 |
1- 60 |
1-60 |
1-60 |
|
|
Вес материала |
|
500 кг Х 2 |
1QQQkg X 2 |
2000 кг Х 2 |
3000 кг Х 2 |
|
|
Выравнивающий ролик |
шт |
11 |
11 |
11 |
11 |
|
|
Двигатель |
|
1,5 кВт |
2 2кВт |
22кВт |
30 кВт |
4. Разматыватель с двойной головкой
Описание производительности
Модель состоит из трех частей: корпуса шпиндельной коробки, шпиндельной коробки и держателя, из которых шпиндельная коробка составляет единое целое и имеет большое расстояние между осями. Он имеет такие функции, как небольшой объем, небольшая занимаемая площадь, удобная загрузка и гибкое использование.
Двойная подвесная конструкция применяется для обработки рулонов материала и обеспечения многократной подачи, что значительно экономит время перезарядки, повышает производительность и снижает производственные затраты. Применяется конструкция без привода, что позволяет использовать не только обычные правильные машины, но и оптимальную работу с высокоскоростными правильными машинами.
|
|
|
|
ТМТ-200 |
ТМТ-300 |
ТМТ-400 |
ТМТ-500 |
ТМТ-600 |
|
Максимальная ширина |
мм |
200 |
300 |
400 |
500 |
600 |
|
|
Толщина материала |
мм |
0,2- 1,5 |
0,2-1,5 |
0,2-1,5 |
0,2-1,5 |
0,2- 1,5 |
|
|
Вес материала |
мм |
1000x2 |
2000x2 |
3000x2 |
4000x2 |
5000x2 |
|
|
Внутренний диаметр ролика |
мм |
450-530 |
450-530 |
450-530 |
450-530 |
450-530 |
|
|
Максимальный внешний диаметр ролика |
мм |
1200 |
1200 |
1200 |
1200 |
1200 |
5. Выпрямитель типа S
описание производительности
Выпрямитель S-типа или U-типа с процессом «электрический сигнал---> ПК---> инвертор---> изменение скорости», обеспечивающий полную синхронизацию с прессом со скоростью примерно до 60 м/мин. Модель оснащена двухголовочной рамой, которая проста в эксплуатации и может быть полностью синхронизирована с высокоскоростным прессом. Использование зубчатого механизма подачи обеспечивает лучшую производительность.
|
|
|
|
СЛК-200 СЛК-300 |
SLQ-400 SLQ-500 SLQ-600 |
|
Максимальная ширина |
мм |
200 300 |
400 500 600 |
|
|
Толщина материала |
мм |
0 3- 1,6 |
||
|
Внутренний диаметр ролика |
мм |
1200 |
||
|
Скорость выравнивания |
м/мин |
60 |
||
|
Мотор |
HP |
2 2 |
3 5 75 |
|
|
Напряжение Woång |
|
переменный токтрехфазный22 0В或ACтрехфазный380В |
Трехфазный переменный ток 220 В или трехфазный переменный ток 380 В |
|
